Kapacita vŕtania
Dráha B 1540 m
N drôt 1250 m
H drôtové vedenie 780 m
P drôtové vedenie 480 m
Hĺbka je založená na zvislom otvore a normálnej aplikácii.
Hlavný zdvihák
Kapacita jednej linky: Holý bubon 100 kN
Rýchlosť linky: Holý bubon 40 m/min
Veľkosť kábla: 35 m x 18 mm
Wireline
Kapacita: 1600 m 6 mm WL
Ťah šnúry: holý bubon: 11,9 kN
plný bubon: 3,0 kN
Rýchlosť linky: holý bubon 114 m/min
plný bubon 453 m/min
Stožiar a podávací systém
Dráha posuvu: 3,5 m
Rýchlosti posuvu: rýchle a pomalé, variabilné ovládanie
Ťah: 59,6 kN
Ťah: 138 kN
Uhol vŕtania: 45 až 90 stupňov
Dĺžka ťahu tyče: 6,09 m
Pohonná jednotka
Výrobca: Cummins
Model: QSB6.7 Tier III
Objem: 6,7 litra 6 val.
Výkon: 153 kW
Otáčky: 1800
Typ motora: Dieselový preplňovaný turbodúchadlom, chladenie vodou
Elektrický systém: 24 V (alternátor 24 V, 95 Amp)

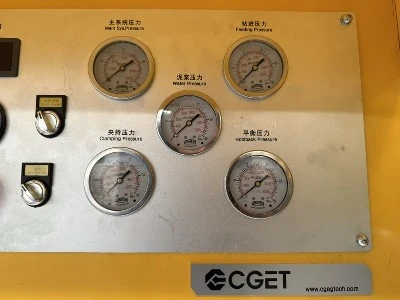

Hydraulický systém
Primárne čerpadlo: 28 MPa – 280 l/min
Sekundárne čerpadlo: 20 MPa – 170 l/min
Pomocné čerpadlo: 21,5 MPa – 55 l/min
Chladenie hydraulického oleja: Vzduch (chladenie vodou ako prídavné)

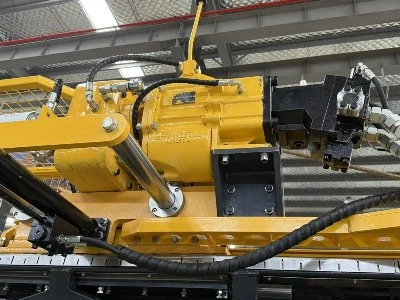

Otáčky vŕtacej hlavy a vretena
Výkon: hydraulický motor, variabilný
Rýchlosť/spiatočka 4
Koncový pohon: Tichý reťazový pohon, pomer 2:5
Vreteno 117 mm (ID)
Otáčky vretena: 117-1300 ot./min
Krútiaci moment: Max 5113 Nm
Hlava: Automatické bočné radenie
Možnosť Crawler
Spôsob ovládania Rádio diaľkové ovládanie
Rýchlosť Maximálna rýchlosť 3 km/h
Typ trate Heavy duty, 300 mm pätka trate
Zostava skľučovadla
Typ: Hydraulický otvorený, pružina zatvorená
Maximálny vnútorný priemer: 117 mm
Nosnosť: 18 143 kg
Držiak tyče
Typ: Hydraulický pohon, zámok hmotnosti
Maximálny vnútorný priemer: 124 mm
Nosnosť: 15 000 kg
Kontaktujte náš predaj pre ďalšie užitočné informácie pre vaše bezpečné a produktívne vŕtanie.
