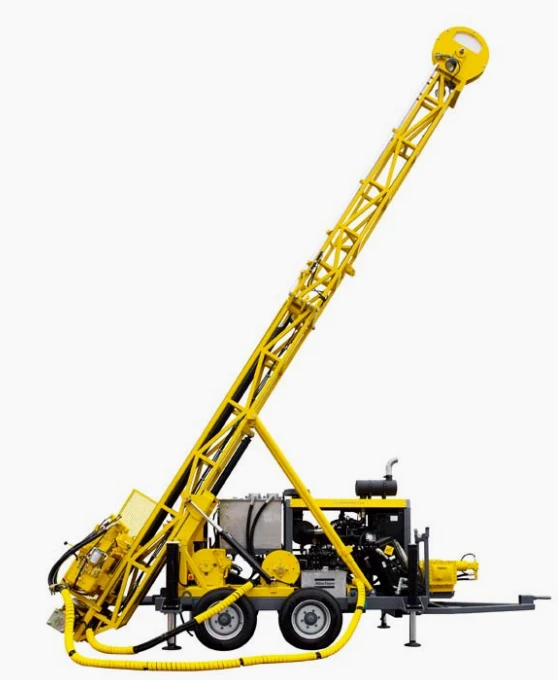

CGET Exploration Drilling Jadrový vrták CGET CS14/CS14C

CS14/CS14C VÝKONOVÉ ŠPECIFIKÁCIE



Jadrové jadro s hĺbkovou kapacitou (drôtové alebo konvenčné)

Bdrôtová linka1540 m(5052 stôp)

Ndrôtová linka1200 m(4042 stôp)

H drôtová linka800 m(2695 stôp)

Pdrôtová linka475 m(1558 stôp)

* Hĺbka je založená na zvislom otvore *

Hlavný zdvihák

Kapacita jednej linky: Holý bubon 80 kN (18 000 lb)

Rýchlosť linky: Holý bubon 44 m/min (148 stôp/min)

Veľkosť kábla: 35 m (118 stôp) x 16 mm (10/16 palcov)



Drôtová linka

Kapacita: 1830 m (6000 stôp) zo 4,76 mm (3/16 palca) 975 m (3200 stôp) z 6,35 mm (1/4 palca)

Ťah šnúry: Holý bubon: 11,9 kN (2665 lb) plný bubon: 3,0 kN (668 lb)

Rýchlosť linky: Holý bubon 114 m/min (374 stôp/min) plný bubon 453 m/min (1486 stôp/min)



Stožiar a podávací systém

Posuv: 3,5 m (11,5 ft)

Rýchlosti posuvu: Rýchle a pomalé s variabilným ovládaním

Ťah: 59,6 kN (13 390 lb)

Ťah: 138 kN (31 020 lb)

Uhol vŕtania: 45 až 90 stupňov

Dĺžka ťahu tyče: 6,09 m (20 stôp)



Pohonná jednotka

Výrobca: Cummins

Model: QSB6,7 Tier III

Objem: 6,7 litra 6 val.

Výkon: 153 kW (208 k)

Otáčky: 1800

Typ motora: Dieselový preplňovaný/po ochladení

Chladenie: Voda

Elektrický systém: 24 V (alternátor 24 V, 95 Amp)



Hydraulický systém

Primárne čerpadlo: 28 MPa – 242 l/min (4061 psi – 63,9 gal/min)

Sekundárne čerpadlo: 20 MPa – 122 l/min (2901 psi – 32,2 gal/min)

Pomocné čerpadlo: 21,5 MPa – 47 l/min (3118 psi – 12,4 gal/min)

Chladenie hydraulického oleja: Vzduch



Otáčky vŕtacej hlavy a vretena

Pohon: Hydraulický motor – variabilné otáčky/reverzibilné

Koncový prevod: 4 v reťaze poháňané v olejovom kúpeli – pomer 2:5

Vreteno (vnútorný priemer): 117 mm (4 5/8 palcov)

Rýchlosť vretena: 117-1300 ot./min

Krútiaci moment: Max 5113 Nm (3771 ftlb)

Sklopná hlava: Odklopte



Možnosť Crawler

Rádiové diaľkové ovládanie, maximálna rýchlosť 3 km/h

Vysokovýkonný pásový pás, 300 mm široký 6991 1389 01 (v4.1)



Zostava skľučovadla

Typ: Hydraulický otvorený, pružina zatvorená

Maximálny vnútorný priemer: 117 mm (4 5/8 palcov)

Nosnosť: 1 8143 kg (40 000 lb)



Držiak tyče

Typ: Hydraulický otvorený, plynová pružina zatvorená

Maximálny vnútorný priemer: 210 mm (8,3 palca)

Nosnosť: 13 000 kg (28 660 lb)



Podpery základne vŕtačky

Súprava namontovaná na prívese, štyri kolesá 770 mm (30,3 palca).

Podpora: 4 hydraulické zdviháky

Priemer podložky: 200 / 230 mm (7,87 / 9 palcov)

Dĺžka zdvihu: 550 mm (21,6 palca)



Hmotnosť

- CS14 vrátane Trido140 a držiak na prút: 7000 kg (15 430 lb)

– CS14C (namontovaný na pásovom podvozku): 9000 kg (19 800 lb)



Rozmery (L – W – H)

V prepravnej polohe (horný stožiar odstránený):

6370 mm (21,45ft) 2200 mm (7,22ft) 2340 mm (7,88ft)



Preprava na mieste vŕtania (horný stožiar zložený):

6370 mm (21,45 stôp) 2550 mm (8,59 stôp) 2340 mm (7,88 stôp)



Štandardná výbava

-Hydraulické vyklápanie stožiara

-Hydraulický držiak tyče veľkosti P

- Stožiar v dvoch sekciách

-4 hydraulické vyrovnávacie zdviháky

-Veľké koleso korunovej kladky

- Odťahový balík

-Opotrebenie lana na spodnom stožiari

- Palivová nádrž 200 l (53 gal)

- Bezpečnostné kryty

- Palivový filter a odlučovač vody

- Plniace čerpadlo nádrže hydraulického oleja

- Hydraulické zdvíhanie stožiara



Možnosti

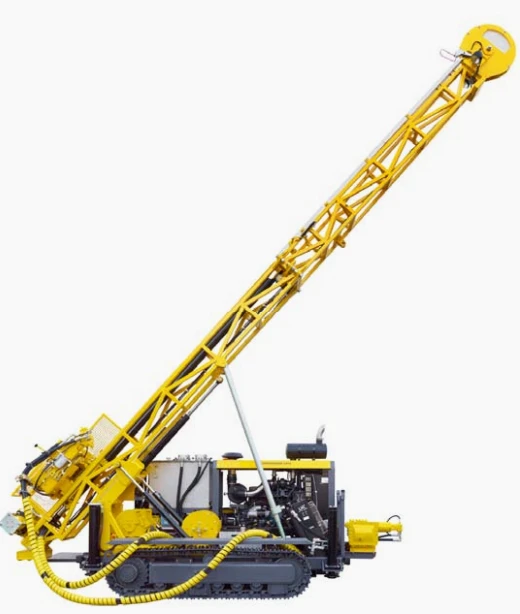

- Pásová súprava – CS14C

-Hydraulický miešač bahna

- merač otáčok

- prietokomer vody (max 6,4 MPa)

-Hydraulické kalové čerpadlo, Trido 140:

maximálny prietok/tlak: 140 l/min (37 gal/min) / 7 MPa (1015 psi)

Všetky hmotnosti a rozmery sú približné a môžu byť zmenené spoločnosťou CGET
